2013年07月06日

【LIMA HO】新幹線0系4両編成R370走行と外装内部分解3D各矢視詳細写真【リマ】

1975年にイタリアのLIMAが製造し朝日通商が日本国内で販売した製品の紹介です。

LIMA HO 新幹線0系


 これも日本のHO車輌市場におけるのプラスティック製製品の起源を語るうえで欠かすことが出来ない貴重な製品です。

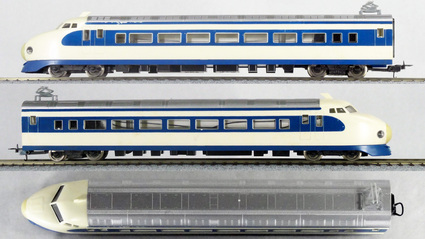

 初心者用のスターターセットで、内容は先頭車中間車が各パンタ付とパンタ無し車の21,22,25,26形の大窓タイプの4両と単二乾電池6本を使用した固定出力9Vで前後進切り替え可能な簡易型のパワーパック(電源装置)が付属し中身が見える化粧箱に入っています。


LIMA HO 新幹線0系

LIMA HO 新幹線0系

雑誌:鉄道模型趣味(TMS)の1975年12月号(No,330)に製品紹介の記事が掲載されています。
上記のTMSの記事によれば、車輌の縮尺は、車体幅と長さが約1/96で高さと台車軸距が約1/92とのことでHOの正規スケール1/87に対して走行性能を考慮してか1周り小さいショーティー&ナローボディになっています。

 車体は、屋根、側板妻板一体型の車体、窓板、床板、床下機器がそれぞれプラスティック一体品で構成されネジ2本で車体が組み立てられる低コスト構造で座席や仕切り板等の内装はありません。

先頭動力車のみヘッドライトと先端の光前頭が走行方向に関係なく点灯する仕様です。

LIMA HO 新幹線0系

 プラ一体式の床下機器は4両とも同じものが使用されており車体形状も先頭車と中間車の2種、屋根板もパンタ付用の穴の有無の違いしかありません。さらにパンタグラフも軟質プラの一体式にシュー部分のみ貼りつけたような構成です。パンタは遠目にはそれらしい感じに仕上がっていますが残念ながら保管方法が悪かったからか経時変化で全体が歪んでしまっています。

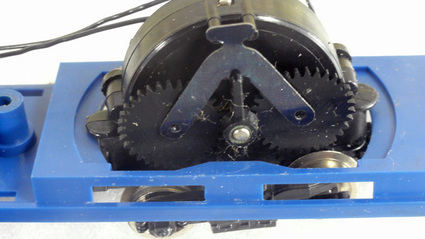

 動力は台車にモータが載ったいわゆるパワートラック構造で、パンタ付先頭車22形の後方台車の2軸のみが駆動され、モーターは枕木方向に回転軸を持つ円盤状のモーターで黒色の樹脂製のケースで覆われています。
 ウォームギヤがない平歯車だけの減速機構のようですが減速比の関係か車輪を回しても逆駆動はできません。

 モーターは平型コンミテータ(コンミ、整流子)モーターと呼ばれるの物で、モーター中央のピニオンギヤからプラの平歯車3段x2による伝達減速ギヤで車輪を駆動するいわゆる機関車+客車構成になっています。

LIMA HO 新幹線0系

LIMA HO 新幹線0系

 動力台車は、台車側に枕梁が無い(ボルスタレス?)構造で、床板に開いた円弧状の穴のガイドに沿って回転する構成で車輪は4輪金属製で1箇所ゴムタイヤを履いています。

 付随台車の車輪はプラスティック製で台車の中央に回転中心部を有する通常の枕梁による構成です。
台車と床板の結合部分はネジ止めではなく一般的なプラのNゲージのようなが嵌めこみ構造になっています

 さらに、先頭車両の運転手側の台車は曲線通過時にスカートに干渉しないように回転中心が運転手側にかなり寄っています。

LIMA HO 新幹線0系

LIMA HO 新幹線0系

 カプラーはベーカータイプをひっくり返したような独特のタイプで台車マウントになっておりさらに車体間隔がかなり広いです。

LIMA HO 新幹線0系

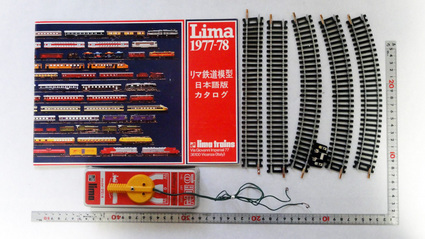

 その他、楕円形レイアウトが構成できるような道床がないレールに枕木が付いた直線線路とR360の曲線線路と橋脚が同梱されているはずですが、残念ながらここにあるの物は中古で入手したもので線路と橋脚の一部が欠品なので詳細は不明です。


LIMA HO 新幹線0系

走行動作は40年近く前の製品にもかかわらず最近のHOゲージ用パワーパック(KATO ハイパーD)でも問題なく低速からスムーズに動作します。

以下にKATO UNITRACK R370における走行動作と製品の詳細写真をスライドショーにして掲載中です。

【LIMA HO】新幹線0系4両編成R370走行と外装内部分解3D各矢視詳細写真【リマ】
http://www.youtube.com/watch?v=ud3faFhvPtk


上記と内容はほぼ一緒ですがBGMを入替えた「はしれ ちょうとっきゅう(走れ超特急)」版も期間限定で公開中です。
http://www.youtube.com/watch?v=CVLiXQUYQuw

 さらに、実際に上記のセットに同梱されていたものかどうかわかりませんが、当時のLIMAのカタログも一緒に入っていたので下記に紹介しました。

 日本型と海外型が一緒のページに掲載されていますが、日本型の車輌も0系新幹線の他103系485系電車、貨車ではワム、レサ、コキ、コキフ、ク5000等かなりの種類が発売されていたようです。

【LIMA】鉄道模型カタログ1977-78

【LIMA】鉄道模型カタログ1977-78 新幹線0系103系485系ワムレサコキフク5000【リマ HO N】
http://www.youtube.com/watch?v=yqQyIF6966I



以上の【LIMA HO】新幹線0系および同じくLIMA HOのフランス版新幹線TGVやTOMIX HO コキ50000系他を下記URLにてオークションに出品中ですので興味のある方はよろしくお願い致します。
http://openuser.auctions.yahoo.co.jp/jp/user/RXL06000


 今後も動画と写真レポートを続々アップ予定
